An kotevní vrátek je mechanické nebo elektromechanické zařízení namontované na přídi plavidla, které automatizuje zvedání a spouštění kotvy a jejího řetězu – a pro každou loď, která pravidelně kotví v hloubkách nad 15 stop, to není luxus, ale nutnost. Bez něj může ruční vytažení těžké kotvy a řetězu trvat 15–30 minut usilovného úsilí, kotevní vrátek dokončí stejný úkol za méně než 3 minuty stisknutím tlačítka.
Tato příručka obsahuje vše, o čem potřebujete vědět kotevní vrátekes : jak fungují, které typy vyhovují různým nádobám, jak vybrat tu správnou, úvahy o instalaci, tipy pro údržbu a odpovědi na nejčastější otázky.

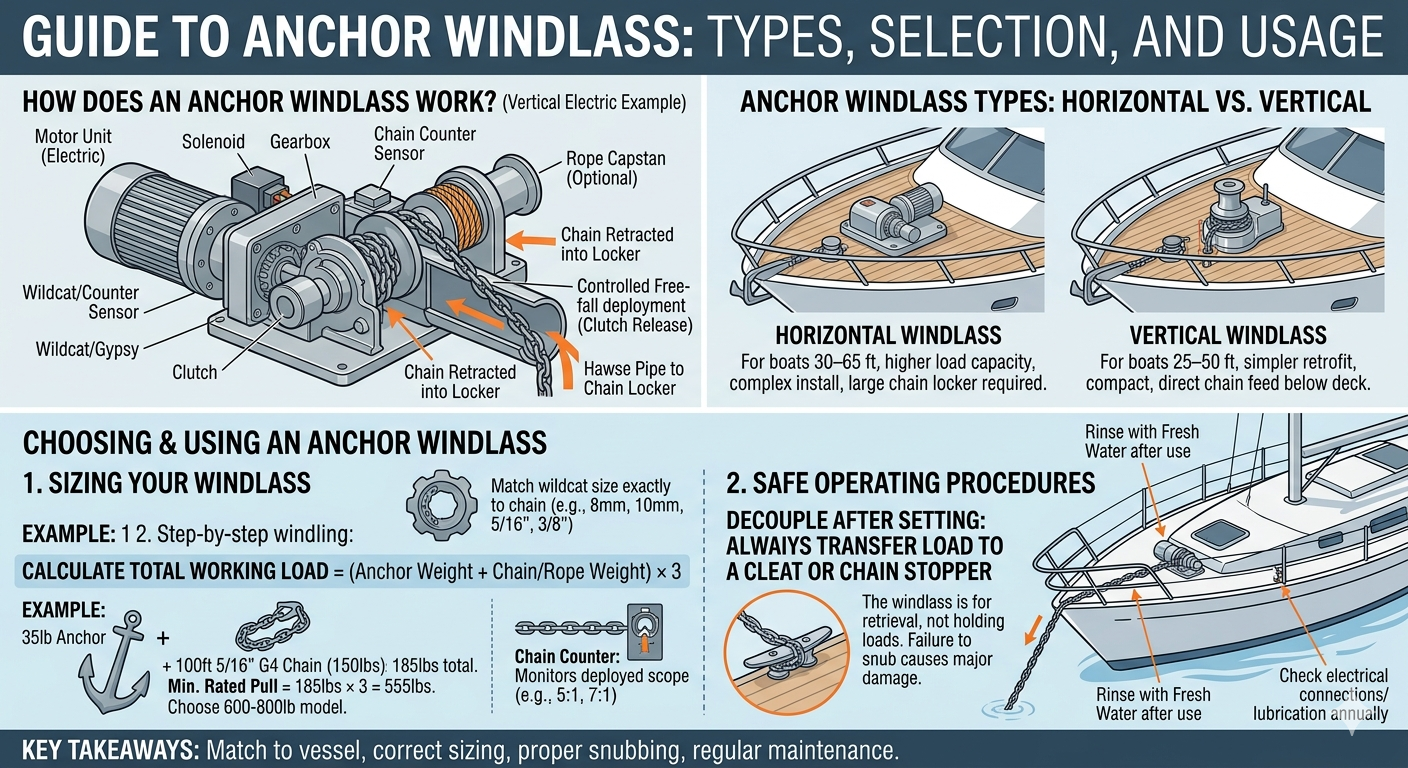

Jak funguje kotevní vrátek?
An kotevní vrátek funguje pomocí bubnu (nazývaného a divoká kočka nebo cikánská ), který svírá články kotevního řetězu nebo lano, poháněné elektromotorem, hydromotorem nebo ručním ručním ovládáním. Základní komponenty jsou jednoduché, ale musí být správně přizpůsobeny kotevnímu systému vašeho plavidla:
- Motorová jedneka — Elektrický (12V nebo 24V DC) nebo hydraulický zdroj energie pohánějící buben.
- Divoká kočka/cikán — Ozubený buben dimenzovaný na uchopení vašeho specifického typu a velikosti řetězu (např. G4, G7, 8 mm, 10 mm).
- Naviják (volitelné) — Vertikální buben pro manipulaci s dokovacími linkami nebo lanovou jízdou.
- Mechanismus spojky — Umožňuje volné roztažení kotvy bez spuštění motoru.
- Řetězové počítadlo — Sleduje, kolik řetězu bylo nasazeno pro přesný výpočet rozsahu.
Když operátor aktivuje naviják (pomocí tlačítka na palubě, ovladačem kormidla nebo nožním spínačem), motor roztočí divokou kočku, která zapojí články řetězu a buď je vytáhne na palubu do řetězové skříňky, nebo je vyplácí přes příď.
Typy kotevního vrátku: Který je pro vaše plavidlo vhodný?
Pravá kotevní vrátek typ závisí především na velikosti vaší lodi, rozložení paluby, hmotnosti kotevního systému a dostupnosti energie. Je třeba zvážit čtyři hlavní kategorie.
1. Horizontální kotevní vrátek
A horizontální kotevní vrátek namontuje se v jedné rovině s palubou a běží jeho buben na vodorovné ose. Motor je obvykle skrytý v podpalubí, což snižuje nepořádek na palubě a snižuje profil vrátku – ideální pro plachetnice s nízkým volným bokem nebo jakékoli plavidlo, kde záleží na estetice paluby. Řetěz běží vodorovně přes buben a padá do řetězové skříňky níže přes hadicovou trubku. Horizontální modely mají obecně vyšší nosnost a jsou vhodné pro plavidla od 30 do 60 stop.
2. Vertikální kotevní vrátek
A vertikální kotevní vrátek má vertikálně orientovaný buben (naviják), který vyčnívá nad palubu. Celá sestava motoru je namontována pod palubou, takže je viditelná pouze kompaktní hlava navijáku. Protože se řetěz nasouvá přímo dolů do řetězové schránky, vertikální naviják je zvláště účinný na motorových člunech, kde je řetězová skříňka umístěna přímo pod přídí. Snadnější instalace na dodatečné vybavení a oblíbená na plavidlech od 25 do 50 stop.
3. Elektrický kotevní vrátek
Naprostá většina rekreačních námořních kotevní vrátekes dnes prodávané jsou elektrické, běží na 12V nebo 24V DC z bateriové banky plavidla. Elektrické navijáky se snadno instalují, reagují a mají širokou podporu. Pro plavidla pod 45 stop je typický 12V systém. Větší nádoby těží z 24V systémů, které poskytují ekvivalentní výkon s polovičním odběrem proudu – snižují požadavky na velikost drátu a hromadění tepla. Typické elektrické modely odebírají 60–250 ampér při špičkovém zatížení, takže je nezbytná robustní bateriová banka a správně dimenzovaná kabeláž (často 2/0 AWG nebo větší).
4. Hydraulickéký kotevní vrátek
A hydraulický kotevní vrátek čerpá energii z hydraulického systému plavidla (běžně sdíleného s řízením, příďovými tryskami nebo jiným vybavením). Hydraulické modely nabízejí výjimečný výkon a odolnost, prakticky žádné hromadění tepla při dlouhodobém používání a jsou staardem na plavidlech nad 60 stop a na komerčních pracovních člunech. Kompromisem je větší složitost instalace a potřeba stávajícího nebo vyhrazeného hydraulického okruhu.
Srovnání kotevního vrátku: horizontální vs. vertikální vs. elektrický vs. hydraulický
| Funkce | Horizontální elektrický | Vertikální elektrický | Hydraulic | Manuál |
| Typická velikost plavidla | 30–65 stop | 25–50 stop | 45 stop | Méně než 30 stop |
| Zdroj napájení | 12V / 24V DC | 12V / 24V DC | Hydraulický systém | Lidské úsilí |
| Profil paluby | Nízká / splachovací | Mírný | Nízká – střední | Nízká |
| Složitost instalace | Mírný | Jednodušší | Komplexní | Jednoduché |
| Jmenovitá tažná kapacita | 500–2 000 liber | 500–1 500 liber | 1 000–5 000 liber | 100–400 liber |
| Trvalé používání | Omezené (teplo) | Omezené (teplo) | Výborně | Omezený (únava) |
| Rozsah nákladů (USD) | 400 – 2 500 USD | 350–2 000 USD | 1 500 – 8 000 USD | 80–400 USD |
Tabulka 1: Souběžné srovnání typů kotevních vrátků podle velikosti plavidla, zdroje energie, kapacity a ceny.
Jak vybrat správný kotevní naviják: Klíčová kritéria velikosti
Výběr správného kotevní vrátek začíná výpočtem celkového provozního zatížení vašeho systému – kombinované hmotnosti vaší kotvy, řetězu a pout, které musí vrátek získat. Zpravidla vybírejte rumpál s a jmenovité pracovní zatížení minimálně 3× celková hmotnost náčiní .
Průvodce velikostí krok za krokem
- Zvažte kotvu — Běžné velikosti: 15 lb (25 ft člun), 35 lb (35 ft člun), 66 lb (45 ft člun).
- Vypočítejte hmotnost řetězu — 5/16" řetěz G4 váží přibližně 1,5 lbs/ft; 3/8" G4 váží ~2,2 lbs/ft. Pro 100 stop 3/8" řetězu je to 220 liber.
- Přidejte třmen a otočné závaží - obvykle 2-5 liber.
- Vynásobte 3 — To vám dává minimální jmenovitý tah navijáku.
- Ověřte kompatibilitu wildcat — Přizpůsobte velikost navijáku divoké kočce (např. 8 mm, 10 mm, 5/16", 3/8") přesně vašemu typu a průměru řetězu.
- Zkontrolujte napětí a chod kabelu — Dlouhé kabely od baterie k navijáku zvyšují odpor; odpovídající velikosti kabelu (pokles napětí by neměl překročit 3 %).
Příklad: 40stopá plachetnice s kotvou 44 lb 150 stop 3/8" řetězu G4 (330 lb) 3 lb hardwaru = celkem 377 lb. Minimální hodnocení vrátku: 377 × 3 = 1,131 lbs . Vhodný by byl model o hmotnosti 1 200–1 500 liber.
Instalace kotevního vrátku: Co potřebujete vědět
Správný kotevní vrátek installation je rozhodující pro výkon i bezpečnost – špatně namontovaný vrátek může selhat pod zatížením nebo poškodit konstrukci paluby. Zde jsou nejdůležitější úvahy:
Konstrukční montáž
Naviják musí být přišroubován k vyztužené oblasti příďové paluby, což často vyžaduje opěrnou desku z 1/4" hliníku nebo nerezové oceli na spodní straně. Nikdy nemontujte naviják pouze na nevyztužený sklolaminát. Průchozí šrouby z nerezové oceli (minimálně 3/8") s velkými podložkami rozkládají zatížení přes opěrnou desku.
Elektrické rozvody
Elektrický kotevní vrátekes odebírat vysoký proud — často 100–250 ampér ve špičce. Používejte správně dimenzovaný pocínovaný měděný kabel námořní třídy s vyhrazeným jističem nebo jističem/pojistkou těsně nad maximálním tahem navijáku. Typický 1000W, 12V naviják vyžaduje zhruba 85 ampérů nepřetržitě a až 150 ampérů při zastavení; běžně je specifikován kabel 2/0 AWG (nebo větší) na 20stopém vedení. Vždy nainstalujte ruční jistič na baterii pro nouzové vypnutí.
Design řetězové skříňky
Řetěz se musí volně zasouvat z navijáku do zámku řetězu, aniž by se hromadil nebo zasekl. Skříňka by měla být dostatečně velká, aby pojala celou řetězovou jízdu s prostorem pro přirozené stohování. Odtokový otvor zabraňuje hromadění vody, která zvyšuje hmotnost a koroduje řetěz. Některé instalace obsahují řetězovou trubku s odnímatelnou zátkou pro ruční přístup k řetězu.
Údržba kotevního vrátku: Prodlužte životnost vašeho vybavení
Pravidelná údržba vás udrží kotevní vrátek spolehlivě fungovat 10-20 let. Zanedbání je primární příčinou selhání vrátku v mořském prostředí.
Měsíční kontroly
- Po použití slané vody opláchněte divokou kočku, buben a exponované povrchy sladkou vodou.
- Zkontrolujte, zda řetěz nevykazuje prodloužení, korozi a prasklé články – vyměňte jakýkoli článek vykazující prodloužení více než 10 %.
- Zkontrolujte zapojení spojky a ujistěte se, že brzda/buben drží pod ručním napětím.
- Ověřte, zda jsou všechny elektrické spoje těsné, nekorodující a řádně utěsněné.
Roční servis
- Demontujte kryt gypsy/wildcat a znovu namažte ložiska vodotěsným lodním mazivem.
- Zkontrolujte kartáče motoru (u modelů s kartáčem) – vyměňte je, když jsou opotřebené na méně než 1/4 původní délky.
- Zkontrolujte všechny upevňovací šrouby z hlediska koroze a správného utahovacího momentu.
- Otestujte solenoid a stykače; vyčistěte kontaktní plochy, pokud jsou přítomny důlky.
- Opláchněte a znovu namažte všechny pohyblivé nerezové součásti inhibitorem koroze (např. produkty na bázi lanolinu).
Řetězová jízda vs. jízda na laně: Co váš rumpál potřebuje zvládnout
Nejmodernější kotevní vrátekes jsou určeny především pro řetězová jízda , ale mnoho modelů obsahuje samostatný buben nebo lanový naviják pro manipulaci provazová jízda nebo a combination (chain-rope) system. Here's a quick comparison of what each rode type requires from your windlass:
| Typ jízdy | Požadavek na rumpál | Holding Power | Hmotnost | Nejlepší použití |
| Celý řetězec | Je vyžadována velká divoká kočka | Výborně | Těžký | Liveaboardy, bluewater |
| Řetězové lano | Lanový buben Wildcat | Dobře | Mírný | Pobřežní plavba |
| Všechny lano | Pouze kapitán | Mírný | Světlo | Denní plavba, mělká voda |
Tabulka 2: Porovnání typů kotevních tyčí a jejich požadavků na kompatibilitu s vrátky.
Bezpečné používání kotevního navijáku: Rozsah, nakládání a osvědčené postupy
An kotevní vrátek je nástroj pro vyhledávání a nasazení – je not nosné vyvazovací zařízení. Jakmile je kotva nastavena, vždy před naložením navijáku zajistěte řetěz k příslušné příchytce nebo zarážce řetězu. Spoléhání se na buben navijáku, který udrží loď na kotvě, představuje enormní tlak na motor a převodovku a může jednotku rychle zničit.
- Použijte zarážku řetězu nebo příchytku — Po nasazení kotvy připevněte řetěz k příchytce. Naviják nic neudrží pod plachtou nebo energetickým zatížením.
- Nasazujte v kontrolovaných dávkách — Používejte spojku pro volný pád v mělké vodě; v hlubší vodě používejte režim vypnutí, abyste zabránili hromadění řetězu na kotvě.
- Nikdy nenechávejte motor běžet nepřetržitě déle než 2–3 minuty — Mezi vytahovacími cykly povolte chlazení, aby se zabránilo přehřátí (většina elektrických navijáků je určena pro přerušovaný, nikoli trvalý provoz).
- Udržujte rozsah minimálně 5:1 — V klidných podmínkách je minimální poměr 5:1 (délka řetězu k hloubce vody); Při větru nad 20 uzlů se doporučuje poměr 7:1.
- Po celou dobu držte ruce mimo dosah divoké kočky — Běžící řetěz může okamžitě useknout prsty. Během provozu používejte pouze nožní spínače nebo dálkové ovladače.
Běžné problémy s kotevním vrátkem a jak je opravit
Dokonce i dobře udržované kotevní vrátekes narazit na občasné problémy. Zde jsou nejčastější problémy a jejich řešení:
| Problém | Pravděpodobná příčina | Řešení |
| Vrátek nepoběží | Spálená pojistka / vypnutý jistič | Zkontrolujte a vyměňte pojistku; zkontrolujte zkrat |
| Pomalé nebo slabé načítání | Nízká battery voltage / undersized cable | Nabíjet baterie; upgrade měřidla kabelu |
| Přeskoky řetězu na divoké kočce | Nesoulad velikosti/třídy řetězu | Ověřte, že specifikace řetězu odpovídá wildcat; vyměňte opotřebovaný řetěz |
| Motor se přehřívá/zastavuje | Nepřetržité používání přesahující pracovní cyklus | Nechte 10 minut vychladnout; zkontrolujte reset tepelné pojistky |
| Spojka při zatížení prokluzuje | Opotřebená lamela spojky / nedostatek maziva | Zkontrolujte a vyměňte kotouč spojky; servis dle manuálu |
| Koroze / tuhý provoz | Nahromadění soli / nedostatečná údržba | Opláchněte čistou vodou; znovu namazat všechna ložiska |
Tabulka 3: Běžné problémy s kotevním vrátkem, jejich příčiny a doporučená řešení.
Často kladené otázky o kotevních navijácích
Otázka: Jaký je rozdíl mezi kotevním vrátkem a navijákem?
A rumpál používá vodorovně orientovaný buben (wildcat) navržený speciálně pro zapojení kotevního řetězu a je optimalizován pro kotvení. A capstan má vertikálně orientovaný buben a používá se především pro dokovací linky a lanovou jízdu. Mnoho moderních jednotek kombinuje obojí, s divokou kočkou na řetěz a lanovým bubnem na stejné hřídeli pro všestrannost.
Otázka: Mohu použít kotevní vrátek k udržení lodi na kotvě?
Ne. An kotevní vrátek je dimenzován pro vytahovací zatížení (přerušované), nikoli pro trvalé zatížení. Plná síla člunu, který se ve větru nebo proudu bouří proti kotvě – která může na 40stopém plavidle dosahovat tisíců liber – musí být zachycena přídí, samsonovým sloupkem nebo zátkou řetězu. Použití navijáku jako nosného zařízení poškodí nebo zničí převodovku a motor.
Otázka: Kolik stojí dobrý elektrický kotevní vrátek?
Vstupní elektrika kotevní vrátekes pro lodě pod 35 stop začínají kolem 350–600 USD. Modely střední třídy pro plavidla o délce 35–50 stop obvykle stojí 700–1 500 USD. Vysoce kvalitní jednotky pro 50ft čluny s modrou vodou stojí 1 500–2 500 USD. Hydraulické systémy začínají kolem 2 000 USD a mohou přesáhnout 8 000 USD. Při sestavování rozpočtu zohledněte zapojení, nosné desky a instalační práci.
Otázka: Jakou velikost řetězu vyžaduje kotevní vrátek?
Neexistuje žádná univerzální odpověď — divoká kočka na vás kotevní vrátek je opracován na konkrétní rozměry řetězu. Mezi běžné velikosti patří 5/16" a 3/8" řetěz BBB nebo G4 v imperiálním měřítku a 8 mm, 10 mm nebo 12 mm v metrickém měřítku. Musíte odpovídat průměru vašeho řetězu and stupeň přesně podle specifikace divoké kočky. Použití nesprávné velikosti způsobuje přeskakování řetězu, zrychlené opotřebení a potenciálně katastrofální selhání.
Otázka: Jak dlouho vydrží kotevní vrátek?
Při správné instalaci a pravidelné údržbě kvalitní elektro kotevní vrátek při rekreačním využití by měla vydržet 10–20 let. Nejčastějšími body selhání jsou kartáče motoru (u modelů s kartáčovým motorem), stykače elektromagnetů a koroze divoké kočky a vnějších odlitků. Každoroční servis a okamžité opláchnutí sladkou vodou po každém použití slané vody dramaticky prodlužují životnost.
Otázka: Kotevní vrátek 12V nebo 24V – co je lepší?
Pro plavidla do 40 stop s krátkými kabelovými trasami, a Kotevní vrátek 12V je praktický a široce dostupný. Pro větší lodě nebo jakoukoli instalaci s kabelovými trasami přesahujícími 20–25 stop, a 24V systém je vynikající — dodává stejný výkon při polovičním proudu, což znamená výrazně menší (a levnější) kabeláž, nižší pokles napětí, méně tepla a větší spolehlivost. Pokud vaše plavidlo již provozuje 24V DC systém, vždy zvolte 24V vrátek.
Závěr: Stojí kotevní vrátek za investici?
Absolutně – a pro každého vodáka, který pravidelně kotví ve více než 15 stopách vody s řetězovou jízdou, an kotevní vrátek je jedním z nejhodnotnějších dostupných upgradů. Rozdíl mezi ručním vytažením 200 stop řetězu a kotvy (celkem 250–400 liber) a stisknutím tlačítka pro získání stejného za 90 sekund je obrovský z hlediska fyzické námahy, bezpečnosti posádky a účinnosti kotvení.
Klíčem k získání plné hodnoty je správná velikost, správná instalace, přizpůsobená specifikace wildcat-to-chain a konzistentní údržba. Poddimenzovaný rumpál, který je přetížený, selže; správně dimenzovaná jednotka, která je pravidelně oplachována a udržována, bude spolehlivě sloužit po celá desetiletí.
Ať už modernizujete stávající plavidlo nebo vybavujete nové, věnujte čas výpočtu své celkové hmotnosti pozemního náčiní a vyberte správné kotevní vrátek typu (horizontální vs. vertikální, elektrický vs. hydraulický), ověřte kompatibilitu wildcat s vaším řetězem a pečlivě naplánujte svou elektroinstalaci. Dobře, vaše kotevní vrátek bude jedním z nejspolehlivějších a nejoceňovanějších zařízení na palubě. $
